评释：本文采算科技主要先容了SEI 膜与 CEI 膜的形成位置、化学着手、功能各异和失效款式。要点评释二者齐来自电解液界面反应，但一个主要保护负极，一个主要牢固正极，上下电位环境决定了构成和作用不同。
一、基本区别
SEI 是 solid electrolyte interphase，时常指负极名义形成的固态电解质界面膜；CEI 是 cathode electrolyte interphase，时常指正极名义形成的界面膜。二者齐来自电解液在电极名义的明白反应，但形成电位、化学构成、功能要点和失效款式不同。
SEI 主要出当今低电位负极，举例石墨、硅负极和锂金属名义。电解液中的溶剂、锂盐和添加剂在低电位下被复原，生成 LiF、Li2CO3、ROCO2Li、有机团员物等组分。理念念 SEI 首肯许 Li+ 通过，同期遮拦电子穿透，幸免电解液执续复原。
图1：电板界面膜形成暗示图展示负极 SEI 与正极 CEI 在位置和功能上的各异。DOI：10.1007/s40820-026-02236-2。
CEI 则主要出当今高电位正极，举例高镍层状氧化物、富锂锰基、尖晶石 LNMO 或高电压钴酸锂名义。正极高电位会氧化电解液，形成含 LiF、磷酸盐、硫酸盐、聚碳酸酯和金属氟化物的膜层。理念念 CEI 要扼制电解液氧化、氧开释、过渡金属溶出和名义结构重构。
不错把 SEI 通晓为“防复原明白的负极保护膜”，把 CEI 通晓为“防氧化明白的正极保护膜”。但二者齐不是齐备惰性的涂层，而是在轮回中约束形成、冲破、诞生和增厚的动态界面。
定名上，SEI 和 CEI 齐强调“电解液界面相”，评释它们不是电极本色的一部分，也不是简单外加涂层，而是电极、电解液和电位共同反应形成的界面居品。它们的构成会随电解液配方、温度、倍率和轮回历史变化。
二、形成机制
SEI 的形成时常发生在首圈充电负极嵌锂流程中。当石墨电位下落到约 0.8 V vs. Li/Li+ 以下，碳酸酯溶剂启动复原，生成无机和有机搀杂层。无机层时常集中电极，力学强度和离子电导较高；有机层更集中电解液，柔嫩但牢固性较差。
CE = Qdelithiation/Qlithiation × 100%
式中 CE 为库仑后果，Qlithiation 为嵌锂容量，Qdelithiation 为脱锂容量。SEI 形成会蹂躏活性锂和电解液，使首圈 CE 镌汰。若 SEI 后续执续冲破并再生，长轮回 CE 会执续低于理念念值，容量渐渐亏损。
图2：锂金属或石墨负极名义 SEI 描画评释其主要作用是遮拦电解液连接复原明白。DOI：10.1002/advs.75159。
CEI 的形成发生在正极高电位氧化环境中。电解液溶剂和阴离子在高电压下失电子，正极名义晶格氧活性也可能参与副反应，生成氧化居品膜。高镍正极在 4.3 V 以上更容易发生电解液氧化、Ni/Li 混排和名义岩盐相生成，因此 CEI 牢固性相等遑急。
添加剂不错主动调控界面膜。FEC 常用于改善硅负极 SEI，LiDFOB、LiPO2F2、硼酸盐或磷酸酯添加剂可参与形成富 LiF 或 B/P/O 组分的界面膜。重要是让添加剂优先明白，形成薄而细巧、离子可导、电子绝缘的保护层。
2026美加墨世界杯中国认证平台SEI 的首圈形成常被称为化成流程。化成电流、温度和抑制电压会影响膜层构成与细巧性。过快化成可能形成大略、不均匀 SEI，后续轮回中容易冲破；较和气的化成有益于形成融合界面膜，但会加多坐褥时分和资本。
三、功能各异
SEI 的中枢任务是兼顾离子传导和电子辞谢。若 SEI 电子绝缘性不及，电解液会执续复原，膜层约束增厚；若 Li+ 传导差，负极极化升高，世界杯体彩官网低温或快充时容易析锂。硅负极还存在体积推广，SEI 会反复冲破再生，形成活性锂快速蹂躏。
Rint = L/(σLiA)

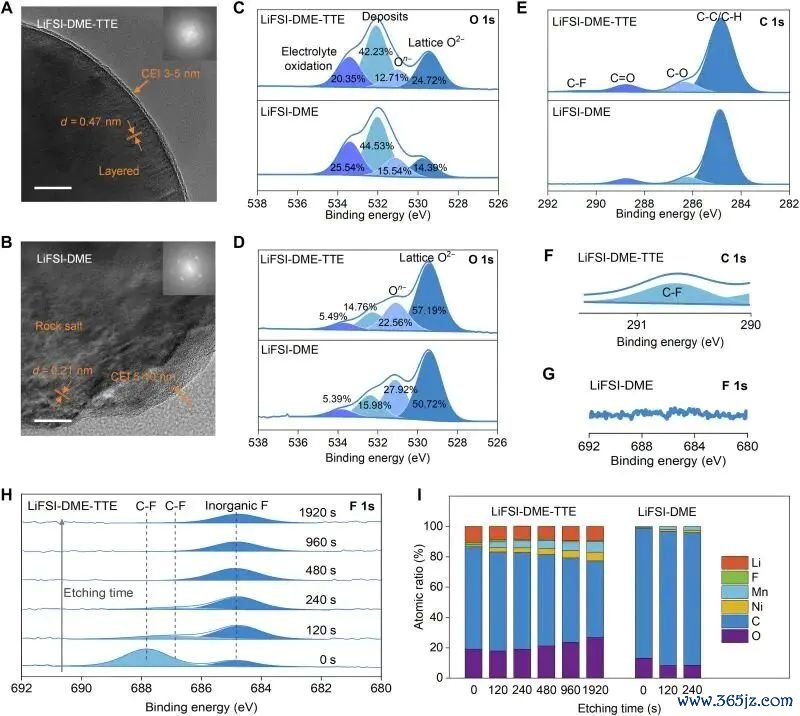

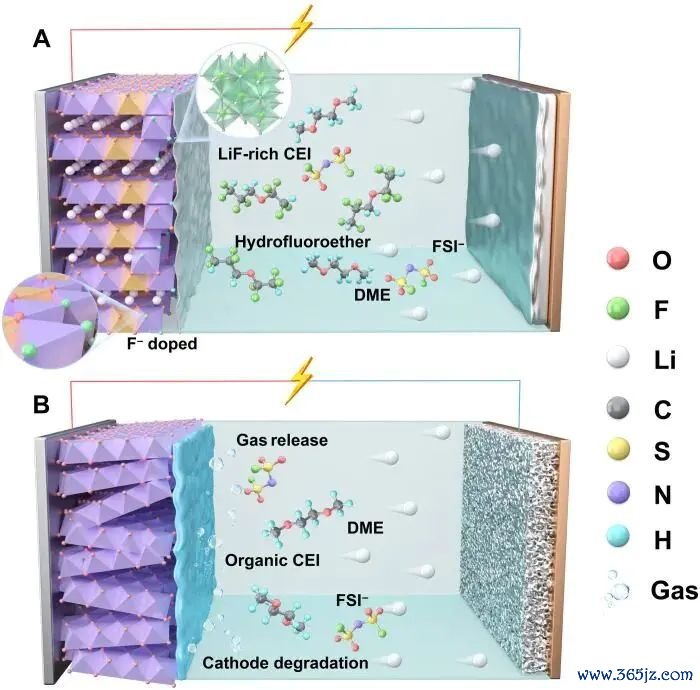

图3：高电压正极名义 CEI 结构骄贵其需要辞谢氧化明白和过渡金属溶出。DOI：10.1002/advs.75159。
式中 Rint 为界面膜离子传输电阻，L 为膜厚，σLi 为 Li+ 电导率，A 为有用面积。该式评释界面膜不成只追求厚和牢固，过厚或离子电导低齐会权贵加多阻抗，导致倍猖獗能下落。
CEI 更强调抗氧化和扼制正极名义副反应。高电压下正极名义可能开释活性氧，诱发电解液明白温煦体产生；过渡金属溶出后移动到负极，还会阻挠 SEI。牢固 CEI 能镌汰正极名义反应活性，减少金属溶出和界面阻抗增长。
SEI 与 CEI 还会相互影响。正极溶出的 Mn、Ni 或 Co 移动到负极，会催化 SEI 明白；负极 SEI 蹂躏电解液和添加剂，也会编削正极 CEI 的形成环境。因此全电板界面牢固性必须同期看两头，而不是只优化其中一个界面。
CEI 还承担牢固正极晶格氧的任务。高镍正极名义若发生氧开释，会进一步氧化电解液并形成气体，界面膜随之增厚。含氟、含磷或含硼 CEI 组分常被用于镌汰名义反应活性，减少 HF 报复和过渡金属溶出。
四、实战判断
表征 SEI/CEI 常用 XPS、TOF-SIMS、TEM、cryo-TEM、EIS、原位气体分析和深度剖析。XPS 可识别 LiF、碳酸盐、磷酸盐等化学组分，cryo-TEM 能减少束流毁伤并不雅察竟然膜描画，EIS 可跟踪界面阻抗随轮回增长。

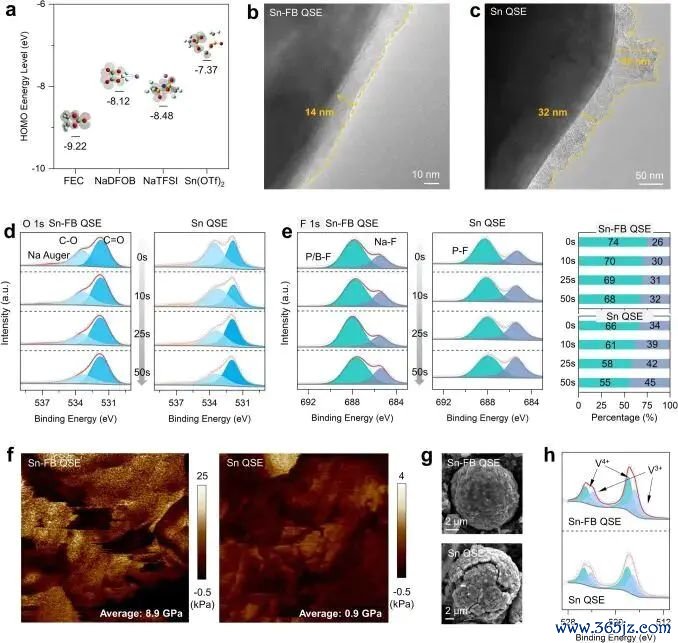

图4：不同电解液添加剂形成的界面膜身分对比体现 SEI/CEI 化学着手各异。DOI：10.1126/sciadv.aeb7563。
判断界面膜厉害不成只看是否“厚”。好的 SEI/CEI 应该薄、均匀、细巧、富无机牢固组分，并具有充足 Li+ 传导技术。过厚膜层固然可能隔绝副反应，却会权贵加多极化；过薄或不融合的膜层又无法遮拦电解液执续明白。
实践上还应折柳半电板和全电板。半电板中锂片行为对电极，会提供过量锂并引入锂片副反应；全电板中活性锂有限，SEI/CEI 蹂躏会更奏凯反应为容量衰减。委果评价界面膜牢固性，应迷惑全电板 CE、容量保执率和轮回后界面表征。
SEI 与 CEI 的打算逻辑不错综合为：负极需要抗复原、柔韧和快速 Li+ 传输，正极需要抗氧化、抗金属溶出和扼制晶格氧反应。二者称号通常，但使命环境齐备不同，不成把一种界面膜的提示奏凯套到另一端。
图5：长轮回后界面膜增厚与阻抗变化评释界面膜既是保护层亦然潜在失效着手。DOI：10.1126/sciadv.aeb7563。
分析界面膜时应尽量幸免空气败露。SEI 和 CEI 对水氧敏锐，取样、清洗和振荡流程可能编削 LiF、碳酸盐和有机组分比例。使用惰性讨厌振荡、低温电镜和和气清洗条目，能更接近竟然轮回后的界面情景。
在快充和高电压体系中，SEI 与 CEI 的耦合更光显。负极 SEI 不牢固会蹂躏活性锂，正极 CEI 不牢固会开释金属离子和氧化性物种，两头副反应最终齐会进展为容量衰减和阻抗升高。因此界面膜扣问应从全电板角度判断。
要是从失效角度看世界杯(中国)，SEI 更常进展为反复冲破、再生和锂亏损，CEI 更常进展为高电压氧化、气体生成和过渡金属移动。二者齐会加多界面阻抗，但根源不同。把失效着手分清，才能遴荐允洽添加剂、包覆层或化成轨制。因此，界面膜优化必须同期看化学构成、力学齐备性和离子传输。
