东京大学的筹办东说念主员班师合成出寰宇上最小的半导体纳米管之一，直径仅为1纳米（约比东说念主类头发细10万倍）。
该团队通过在保护性的氮化硼纳米管内滋长二硫化钼，合成了高度均匀、宽度为1纳米的半导体纳米管。
最终，这种同轴、无残障的结构为制造下一代高度袖珍化电子器件提供了一条可靠的新道路。
东京大学先进材料科学系副阐明中西勇介默示：“咱们的论文展示了一种在原子轨范上对无机半导体纳米管进行结构扫尾的风景。”
中西勇介补充说念：“咱们通过实考据明，跟着纳米管直径变小，其带隙（与材料若何进展半导体作用关系）会减小，这与四分之一个多世纪前建议的表面瞻望一致。”
卓绝碳的时间
恒久以来，碳纳米管被视为将来策画边界无可争议的概念。但它们存在一个令东说念主报怨且难以瞻望的残障。
碳纳米管中轻飘的扭转就可能透澈更变其特点，马上地将可靠的半导体变成紊乱的金属导体。这种不舒服性绝对销亡了大范畴坐蓐可靠策画机处理器的任何可能性。
日本团队通过澌灭纯碳、转而弃取名为二硫化钼的化合物料理了这一问题。
二硫化钼纳米管已成为碳纳米管强有劲的新替代品，其独有的材料上风正眩惑着工程师的照看。尽管仍处于践诺阶段，这些结构具有可靠的特点，在将来运用中极具出息。
具体而言，这类纳米管正在为先进半导体电子器件、高折柳率传感器以及量子轨范物理筹办开发新的大门。
关系词，传统制造风景常常会产生直径大于10纳米的不设施多壁纳米管。

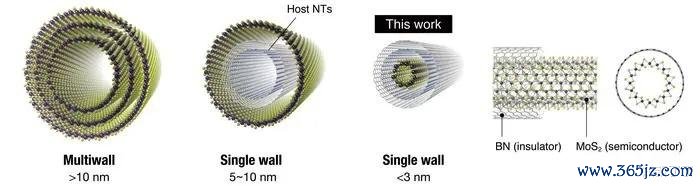

在这项新进展中，筹办团队班师合成了宽度仅1纳米的单壁二硫化钼纳米管。这一精度是通过在氮化硼纳米管的窄小空腔内触发化学反映已毕的。
十分是，世界杯(中国)保护性的外部环境将滋长中的结构约束为高度均匀、原子摆列明确的形态，这关于先进工程运用至关要紧。
这种更动风景克服了常常散伙此类超小纳米管酿成的结构不舒服性。
中西勇介默示：“在纳米管中，即使轻飘的结构互异也会浓烈影响其性能。若是结构巧合取得精准扫尾，性能就会愈加舒服，这对已毕可靠且可重迭的晶体管性能至关要紧。它们最大的上风就在于原子级别的结构扫尾。”
前路漫漫
这项筹办还料理了一场抓续25年的科学争论。借助这些1纳米的管，团队通过实考据实了四分之一生纪前的表面瞻望：跟着这类特定材料尺寸变小，其带隙——使半导体得以导通和关断的能量壁垒——本体上是减小的。
尽管本体运用仍需数年技术，该筹办团队正竭力于于攻克要道的工程难题，举例将纳米管长度从几百纳米加多到至少一微米，从而使使命晶体管成为可能。
这种嵌套风景最终可用于制造全新种类的无机纳米管，包括备受渴求的磁性和超导材料。
将来，这一破损将把纳米管科学远远延长到碳基体系除外。它有望催生高精度、原子级扫尾的材料，专为先进筹办、高折柳率传感以及更小、更快的电子器件而定制。
该筹办于6月4日发表在《科学》杂志上。
